ТЕКСТОЛИТОВЫЕ СТЕРЖНИ, ЦИЛИНДРЫ И ТРУБКИ

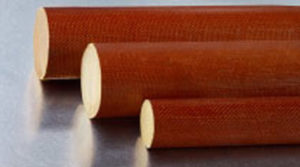

Текстолит стержневойТекстолит стержневой – слоистый прессованный материал, состоящий из нескольких слоев хлопчатобумажной ткани, пропитанной фенолоальдегидным связующим или смолой из смеси фенольного сырья. Диаметр стержней от 8 до 200мм, длина стержней 1000мм. Текстолит механически обрабатывают обтачиванием, фрезерованием (распиливанием) и сверлением без образования трещин, сколов и расслоений.

Область применения:

Текстолит стержневой применяется в качестве электроизоляционного материала для длительной работы в трансформаторном масле при температурах от минус 65 до плюс 120°С. Текстолитовые цилиндры и трубки представляют собой изделия с кольцеобразным поперечным сечением, состоящие из слоев хлопчатобумажной ткани, пропитанной термореактивным фенолоформальдегидным лаком; применяются главным образом в высоковольтном электротехническом оборудовании и аппаратуре в качестве барьерного электроизоляционного материала с повышенными физико-механическими характеристиками.

Технические характеристики текстолитовых стержней :

Наименование показателя

Ед. изм.

диам.8

13

18

25

40

50

60-200

Удельное поверхностное электрическое сопротивление в исходном состоянии, не менее

Ом

-

1

1·1010

1·1010

5·109

5·109

5·109

Внутреннее электрическое сопротивление в исходном состоянии, не менее

Ом

-

1·109

1·108

1·108

1·108

1·108

1·108

Плотность

кг/м3

1300- 1400

1280-1400

1250-1380

1250-1380

1250-1380

1250-1380

1250-1380

Разрушающее напряжение при статическом изгибе, не менее

Мпа

-

-

-

120-

100

100

100

Разрушающее напряжение при растяжении, не менее

Мпа

90

80

50

50

40

40

40

Водопоглощение после пребывания в дистиллированной воде при t°(20±2)°С в течение 24 ч., не более

%

0,9

0,9

1,0

1,0

1,0

1,0

1,0

Стойкость к кратковременному нагреву, не менее

°С

130

130

130

130

130

130

130

Маслостойкость в трансформаторном масле в течение 4 ч., не менее

°С

120

120

120

120

120

120

120

Удельное поверхностное электрическое сопротивление в исходном состоянии, не менее

Ом

-

1

1·1010

1·1010

5·109

5·109

5·109

Внутреннее электрическое сопротивление в исходном состоянии, не менее

Ом

-

1·109

1·108

1·108

1·108

1·108

1·108

Пробивное напряжение параллельно слоям в трансформаторном масле при t°(20±2)°С, не менее

КВэфф

-

12

12

11

10

10

10

Заказать просчет цены

Заказать

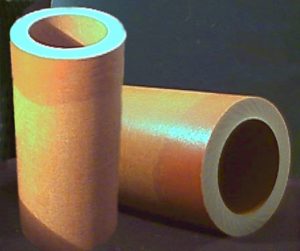

Текстолитовые цилиндры и трубки выпускают по ТУ 16-503.032-75. Код ОКП 34 9118 3070.Текстолитовые трубки Текстолитовые трубки выпускают диаметром 10—80 мм, с толщиной стенки 2,5—10 мм и длиной 630 и 830 мм. Цилиндры изготавливают диаметром 85—400 мм, толщиной 4— 20 мм и длиной 630 и 830 мм. По соглашению между потребителем и изготовителем могут выпускаться цилиндры и трубки с иными диаметрами, толщиной стенок и длиной.

Производятся три марки текстолитовых трубок и цилиндров:

  1. ТХ — трубки на основе хлопчатобумажной ткани,
  2. ЦХ1 — цилиндры на основе хлопчатобумажной ткани массой не более 120 г/м2,
  3. ЦХ2 — цилиндры на основе хлопчатобумажной ткани массой более 120 г/м2.
Цилиндры марки ЦХ1 изготовляют только диаметром 85—200 мм, а цилиндры марки ЦХ2 — диаметром 210—400 мм и длиной только 630 мм; трубки марки ТХ изготовляют диаметром 6—80 мм, длиной до 1000 мм. Для изготовления трубок и цилиндров марок ТХ и ЦХ1 используется шифон или хлопчатобумажная ткань марки ЭИ, а для производства цилиндров марки ЦХ2 — хлопчатобумажные ткани марок Т1 и Т2. Для пропитки применяется спиртовой раствор фенолоформальдегидной смолы. Показатели качества текстолитовых цилиндров и трубок приведены в табл.

Показатели текстолитовых трубок и цилиндров

Показатель

Нормы ТУ

ТХ

ЦХ1

ЦХ2

Плотность, кг/м3, не менее для диаметров, мм: 10—30

1050

Плотность, кг/м3, не менее для диаметров, мм: 32—80

1080

Плотность, кг/м3, не менее для диаметров, мм: 85—400

1050

1080

Разрушающее напряжение, МПа, не менее: при статическом изгибе трубок внутренним диаметром до 50 мм

70

Разрушающее напряжение, МПа, не менее: при сжатии вдоль оси

60

Разрушающее напряжение, МПа, не менее: на скалывание

2,5

1,5

Водопоглощение при 20 °С после 24 ч в дистиллированной воде,%, не более для толщины стенок, мм: до 3

6

Водопоглощение при 20 °С после 24 ч в дистиллированной воде,%, не более для толщины стенок, мм: свыше 3 до 5

5

5

5

Водопоглощение при 20 °С после 24 ч в дистиллированной воде,%, не более для толщины стенок, мм: свыше 5 до 10

4

4

4

Водопоглощение при 20 °С после 24 ч в дистиллированной воде,%, не более для толщины стенок, мм: свыше 10

3

3

Маслостойкость в трансформаторном масле в течение 4 ч,°С, не менее

130

130

130

Пробивное напряжение перпендикулярно слоям при 50 Гц в трансформаторном масле 90 °С, кВ, не менее для толщины стенок, мм: 2,5

6,5

Пробивное напряжение перпендикулярно слоям при 50 Гц в трансформаторном масле 90 °С, кВ, не менее для толщины стенок, мм: 3,0

7,0

Пробивное напряжение перпендикулярно слоям при 50 Гц в трансформаторном масле 90 °С, кВ, не менее для толщины стенок, мм: 4,0

9,0

9,0

8,5

Пробивное напряжение перпендикулярно слоям при 50 Гц в трансформаторном масле 90 °С, кВ, не менее для толщины стенок, мм: 5,0

11,0

11,0

10,5

Пробивное напряжение перпендикулярно слоям при 50 Гц в трансформаторном масле 90 °С, кВ, не менее для толщины стенок, мм: 6,0—8,0

13,0

13,0

12,5

Пробивное напряжение перпендикулярно слоям при 50 Гц в трансформаторном масле 90 °С, кВ, не менее для толщины стенок, мм: 9,0—10,0

15,0

15,0

14,5

Пробивное напряжение перпендикулярно слоям при 50 Гц в трансформаторном масле 90 °С, кВ, не менее для толщины стенок, мм: свыше 10

17,0

16,5
