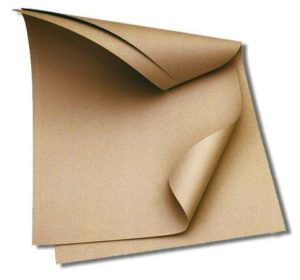

Электрокартон относится в группе электроизоляционных материалов предназначенной для внутренней изоляции электрических машин и аппаратов (например, изоляцию обмоток трансформаторов относительно заземлённого сердечника или корпуса, изоляции сердечников дросселей, реостатов, конденсаторах, кабелях, электрогенераторах и т.д.) отдельно или в комбинации с другими изоляционными материалами. В технике электроизоляции наиболее распространено сочетание изоляционного картона и других изделий из целлюлозы (электроизоляционная бумага, электрокартон, прессшпан, и др.) с минеральными и трансформаторными маслами и бакелитовыми лаками.
В зависимости от различия в величинах электрического напряжения и габаритов изолируемых узлов аппаратуры, используется как крупноформатный (листы размером до 6 метров ) так и рулонный и ленточный электрокартон. Тонкий э-картон близок по применению к пленкоэлектрокартону, синтопленкокартону, и другими пленочными материалами специально предназначенными для электроизоляции. Толстый 1-6мм листовой электрокартон ( прессшпан ), простейший аналог листовых электроизоляционных пластиков, таких как гетинакс, текстолит, стеклотекстолит и др.
Электрокартон состоит из небеленой сульфатной целлюлозы с добавлением хлопковой целлюлозы и изготавливается каландрированным или вальцовочным способом.
Современные производители предлагают множество разновидностей электрокартона, различающихся эксплуатационными свойствами и оптимально подходящих для тех или иных областей применения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование показателя электрокартона | Норма для марки | |
Марка Б | Марка Г | |
Состав по волокну целлюлозы сульфатной небеленой, % | 100 | 100 |
Толщина, мм | 1,00±0,10 1,50±0,10 2,00±0,15 2,50±0,15 3,00±0,20 4,00±0,30 5,00±0,35 6,00±0,40 | 0,50±0,05 |
Плотность, г/см3, для электрокартона толщиной, мм: 0,50 1,00; 1,50 2,00; 2,50; 3,00 4,00; 5,00; 6,00; 8,00 | - 0,95-1,15 1,00-1,15 1,00-1,20 | 0,90-1,15 - - - |
Предел прочности при растяжении, МПа (кгс/мм2), не менее: в машинном направлении в поперечном направлении | 80(8,0) 50(5,0) | 70(7,0) 35(3,5) |
Впитываемость масла, %, не менее | 15 | 8 |
Удельная электрическая проводимость водной вытяжки, мкСм/см, не более: при модуле 1:50 при модуле 1:20 | 45 90 | 45 90 |
Линейная деформация, %, не более: в машинном направлении в поперечном направлении по толщине | 0,8 1,1 5,0 | - - - |
Массовая доля золы, %, не более | 0,7 | 0,9 |
Сжимаемость на воздухе, %, не более: | 12 | - |
Испытательное напряжение, кВ, не менее, для картона толщиной, мм: 0,50 1,00 1,50 2,00 2,50 3,00 4,00 5,00 6,00 | - 31 43 53 61 66 76 84 90 | 19 - - - - - - - - |
Cтойкость к воздействию поверхностных разрядов, мин, не менее: средняя минимальная | - 14 10 | - 10 - |
Влажность, %, не более, для картона толщиной, мм: от 0,50 до 1,60 включ. св. 1,60 | 10,0 8,5 | 10,0 - |
Электрокартон «ЭВ» ГОСТ 2824-86 -предназначен для работы в воздушной среде при температуре до 90 °C, для изготовления трансформаторов, переключателей, конденсаторов, электроизоляционных прокладок, защитных сварочных масок, для пазовой изоляции электрооборудования и изоляции деталей авиа-авто-тракторной электроаппаратуры и др.
Благодаря своим характеристикам, электрокартон ЭВ используют в различным отрослях промышленности:швейное производство: изготовление лекала для пошива одежды, стелек в обувь, вставки в козырек бейсболки, сумки и задники обуви;
изоляция электрооборудования: автотракторное оборудование, трансформаторы, электрогенераторы;
мебельное производство: подложки багетов для картин и фотографий, придание объема в спинках кресел и диванов, лекала, торшеры светильников;
а также, в архивном деле, полиграфии, строительстве и др.
ЭЛЕКТРОКАРТОН ЭВ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование показателя | Норма | ||||||
| Электрокартон рулонный Электрокартон листовой Допуск по толщине | Ширина рулона -1000мм 1000*2000мм +10% | ||||||
| Композиционный состав | Картон, электроизоляционная пропитка | ||||||
| Нагревостойкость | +90°С | ||||||
| Плотность, г/см3 | 1-1,15 | ||||||
| Содержание влаги, % | 7,6(±2) | ||||||
| Массовая доля золы, % | 0,95-1,0 | ||||||
Предел прочности при растяжении, Н/мм2 | толщина | 0,1-0,15мм | 0,2-0,25мм | 0,3-0,4мм | 0,5-3,0мм | ||
продольное направление | 70-80 | 90 | |||||
поперечное направление | 35 | ||||||
продольное направление после изгиба | 60 | 65 | |||||
Пробивное напряжение в воздушной среде, Кв/мм | 0,1-0,5мм | 1,0-2,0мм | 3,0мм | ||||
11 | 10 | 9 | |||||
Электрокартон «ЭКС» ГОСТ 4194-83 марки А,Б изготавливается в листах толщиной 1,0 - 8,0 мм. Предназначеня для использования в трансформаторах, в аппаратах, а также в другом электрооборудовании с масляным заполнением при рабочей температуре до 105 °С включительно. Применяетмя для изготовления деталей главной изоляции трансформаторов напряжением до 220 кВ, для деталей уравнительной и ярмовой изоляции и для изготовления склеенных деталей трансформаторов всех классов напряжения, а также для изоляции в другом электрооборудовании с масляным заполнением.
Электрокартон «Г» используется в трансформаторах, в аппаратах, а также в другом электрооборудовании с масляным заполнением при рабочей температуре до 105 °С включительно.
Электрокартон АМ: электрокартон, отличающийся высокой стойкостью к негативному влиянию поверхностных разрядов. Применяется как материал изоляции высоковольтного оборудования, рассчитанного на напряжение 750 кВ и выше.
