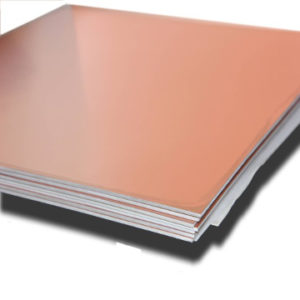

Стеклотекстолит фольгированный марки СФ (аналог G-10), изготавливается на основе стеклоткани и эпоксифенольной смолы и облицованные с одной или двух сторон медной электролитической гальваностойкой фольгой. Имеет высокие механические и электроизоляционные свойства, хорошо поддается механической обработке резкой, сверлением, штамповкой.
Применяется для печатных плат при изготовлении приборов бытовой техники, промышленного оборудования, вычислительной техники. Интервал рабочих температур от минус 60 °С до плюс 85 °С.Это самый дешевый стеклотекстолит для печатных плат.
Время устойчивости к воздействию расплавленного припоя при t 260оС не менее 20 сек. (1 класс). Прочность на отслаивание в исходном состоянии (на ширину полоски 3 мм) не менее 4,5Н (1 класс).ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Стандарты, нормативные документы | СФ | ||||
NEMA-L1 1-2001, раздел 8 | G-10 | ||||
IEC 60249 | IEC, 60249-2-4, EP-GC-Cu | ||||
Условия кондиционирования | Единицы измерения | Нормативное | Достигнутое | ||
Поверхностное электрическое сопротивление, не менее | С 96/40/93+F | Ом | 5×1010 | 2×109 | |
С 96/40/93+ 1/23/75 | - | - | |||
Е 1/100; Т-100 | 1×109 | 3×1011 | |||
Е 1/125; Т-125 | - | 1×109 | |||
Удельное объемное электрическое сопротивление, не менее | С 96/40/93+F | Ом×м | 5×109 | 2×1012 | |
С 96/40/93 +1/23/75 | - | 1×1010 | |||
Е 1/100; Т-100 | 1×109 | 6,5×1010 | |||
Е 1/125; Т-125 | - | - | |||
Диэлектрическая проницаемость при частоте 1 МГц, не более | С 96/40/93 +1/23/75 | 5,5 | 4,9 | ||
Тангенс угла диэлектрических потерь при частоте 1 МГц, не более | С 96/40/93 +1/23/75 | 0,035 | 0,014 | ||
Прочность на отслаивание фольги, не менее: | Н/мм | ||||
После теплового удара в течение 20 с при 260°С; в течение 30 с при 260°С | A | 4,5 - | 4,8 - | ||
После воздействия сухого тепла при 125 °С при 15 0°С | A | 4,2 - | 5,3 - | ||
После воздействия гальванического раствора | A | 3,6 | 4,4 | ||
Время устойчивости к воздействию расплавленного припоя при температуре 260°С, не менее | А | с | 20 | > 60 | |
Водопоглощение, не более | D-24/23 | мг | 20-25 | 7,3 | |
Коробление | Односторонний | А | % | 2,3/2,5 | 1.5 |
Двухсторонний | А | 1,1 | 0.7 | ||
