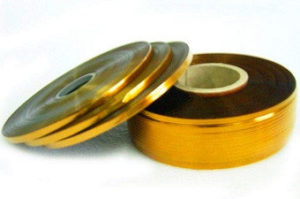

Полиимидную пленку ПМ–А (без липкого слоя)
Пленку ПМ–А получают методом полива полипиромеллитамидокислоты на формующую поверхность с последующей термоимидизацией.
Пленка П-МА имеет хорошие физические характеристики, сохраняет эластичность в широком диапазоне температур. Маслостойкая, не растворяется в органических растворителях, умеренно стойка к кислотам и щелочам, имеет высокую радиационную стойкость.
Длительная температура эксплуатации от -60 °С до + 220 °С, кратковременная 300 °С.
Материал находит применение в электротехнической промышленности для фазовой и межфазовой изоляции машин, а также электрической изоляции кабелей и проводов, в самолетостроении, радиотехнике и др. отраслях промышленности. Пленка хорошо металлизируется.
Применение пленки ПМ-А:
- высокотемпературная изоляция погруженных электродвигателей для добычи нефти и тяговых электродвигателей для городского транспорта;
- изоляция трансформаторов, генераторов и конденсаторов; изоляция бортовых проводов и кабелей для авиации и космоса;
- подложки для гибких печатных плат;
- в автомобилях: в катушках громкоговорителей, датчиках, переключателях,
- в трубопроводах;
- высокотемпературных штрих-код этикетках.
Полиимидные пленки П-ПМ (с липким слоем)
Полиимидная пленка П-ПМ изготавливается методом полива из полиимидного лака, полученного в растворе диметил-формамида.
Полиимидные пленки П-ПМ характеризуется высокими физико-механическими показателями. Они сохраняют свою эластичность в широком диапазоне температур. Обладают высокой усталостной и долговременной прочностью, низкой ползучестью. Полиимидная пленка П-ПМ относится к антифрикционным материалам. Она не растворяется в органических растворителях, стойка в маслах, разрушается (гидролизуется) под действием концентрированных кислот и щелочей. Обладает высокой радиационной стойкостью.
Существуют такие марки:П-ПМ/180/КО, П-ПМ/180/2-КО (ТУ 3491-017-00216415-99).
Лента электроизоляционная липкая марок П-ПМ/180/КО, П-ПМ/180/2-КО представляет собой полиимидную пленку с односторонним или двухсторонним липким покрытием на основе кремнеорганических полимеров. Материал нетоксичный, маслостойкий, обладает хорошей эластичностью.
Лента П-ПМ предназначена для изоляции обмоток электродвигателей с длительно допустимой рабочей температурой 200 °С.
Основной особенностью полиимидных пленок П-ПМ является способность сохранять физико-механические и электроизоляционные свойства в широком интервале температур (от -200 °С до + 400 °С).
Полиимидные пленки нашли широкое применение в авиации, электротехнике, радиомеханике и многих других отраслях промышленности в основном в качестве высокопрочного изоляционного материала. Большим достоинством такой изоляции является ее негорючесть. Использование ее в качестве электроизоляции, позволяет увеличить удельную мощность и надежность электромашин, механизмов и приборов, повышает температуру их эксплуатации, уменьшает объем и вес. Пленка хорошо металлизируется.
Технические характеристики полиимидной пленки П-МА
| Наименование показателя | Единица значения | |||||||
| Um/микрон | 25(1) | 40(1.6) | 50(2) | 75(3) | 100(4) | 125(5) | ||
| Плотность | г/см3 | 1,42 ±0,2 | ||||||
| Прочность приразрыве ≥ | по длине | МПа | 170 (25) | 165 (24) | 150 (22) | 145 (21) | 130 (19) | |
| по ширине | (psi*103) | 165(24) | 140 (20) | 135 (20) | 120 (17) | 110(16) | ||
| Относительное удлинение при разрыве по длине≥ | % | 50 | 60 | |||||
| Усушка (толькодля справки) | 150℃ 30 мин | % | ≤0,2 | |||||
| 400℃ 30 мин | ≤2,0 | |||||||
| Электрическая прочность ≥ | среднее | кВ/мм (В/микрон) | 180 (4500) | 170 (4300) | 160 (4000) | 145 (3700) | 120 (3000) | 115 (2900) |
| минимальное | 140 (3500) | 135 (3400) | 130 (3300) | 120 (3000) | 100 (2500) | 90 (2300) | ||
| Поверхностное сопротивление, 200℃ | Ω | ≥1,0*1013 | ||||||
| Удельное сопротивление, 200℃ | Ω·м | ≥1.0*1010 | ||||||
| Диэлектрическая постоянная при частоте 48～62 Гц | --- | 3,5± 0,4 | ||||||
| Тангенс угла диэлектрических потерьпри частоте 48～62 Гц | --- | 4,0*10-3 | ||||||
Технические характеристики полиимидной пленки П-ПМ
|
Показатели качества |
П-ПМ/180/КО |
П-ПМ/180/2-КО |
|
Внешний вид |
Материал должен иметь однородную поверхность без нарушения сплошности покрытия |
Материал должен иметь однородную поверхность без нарушения сплошности покрытия |
|
Ширина, мм |
от 15 до 450±2 |
от 15 до 450±2 |
|
Толщина,мкм при толщине фторопластового покрытия 10 мкм и толщине основы: а) 30; б) 40 |
а) 45; б) 55; ± 5 |
а) 60; б) 70± 5 |
|
Удельная разрушающая нагрузка при растяжении, Н/10мм ширины, не менее |
40 |
40 |
|
Массовая доля летучих, %, не более |
2 |
2 |
|
Удельное объемное электрическое сопротивление, Ом*м, не менее |
1*1013 |
1*1013 |
|
Электрическая прочность, кВ/мм минимальное значение |
110 |
110 |
|
Адгезионная прочность, Н/см не менее а) адгезив - сталь в) адгезив - основа |
а) 1,0 – 2,0 в) 1,0 – 2,0 |
а) 1,0 – 2,0 в) 1,0 – 2,0 |
