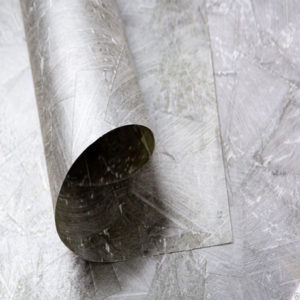

Стекломиканиты гибкие представляют собой листовые электроизоляционные материалы, получаемые путем приклейки слюдяных частиц к подложке из стеклоткани с помощью масляно-глифталевого, кремнийорганического или полиэфирного связующего.Стекломиканиты отличаются от миканитов наличием подложки из стеклоткани, которая обеспечивает более высокие механические показатели.
Стекломиканит гибкий (ГОСТ 8727-78) представляет собой листовой электроизоляционный слюдосодержащий материал, ламинированный стеклотканью с обеих сторон, в качестве связующего применяется кремнийорганический лак.В зависимости от вида связующего и типа слюды, а также количества слоев стеклоткани стекломиканиты выпускаются шести различных марок:
ГФС-Т, ГФС-ТТ, ГФК-Т, ГФК-ТТ, ГМС-ТТ, ГМК-ТТ. В обозначении марок первая буква (Г) обозначает то, что стекломиканит является гибким. Вторая буква обозначает тип слюды: Ф - флогопит, М - мусковит. Третья буква обозначает тип полимерного связующего: C- масляно-глифталевое связующее, К- кремнийограническое связующее. Дополнительная буква Т обозначает наличие в материале одного слоя стеклоткани, две буквы (ТТ) обозначают наличие двух слоев стеклоткани.
Применяется для пазовой изоляции электрических машин и подбандажной изоляции якорей, деталей сложной конфигурации и машин классов нагревостойкости F и H, а также для пазовой изоляции якорных и статорных секций низковольтных электрических машин.
Основные технические характеристики
|
Показатель |
Ед. изм. |
ГФК-ТТ |
|
|
Номинальная толщина |
мм. |
0,20÷0,60 |
|
|
Предельное отклонение номинальной толщины |
среднее |
мм. |
±0,08 |
|
в отдельных точках |
±0,15 |
||
|
Электрическая прочность в исходном состоянии для толщин, не менее |
0,20 мм. |
кВ/мм |
16 |
|
0,25÷0,50 мм. |
14 |
||
|
0,60 мм. |
16 |
||
|
Удельное объемное электрическое сопротивление, не менее |
исходном состоянии |
Ом·см |
1012 |
|
после 48 ч. пребывания в атмосфере при t=20°С±2°С и относительной влажности 95±2% |
1010 |
||
|
Содержание склеивающего вещества |
% |
20÷36 |
|
|
Содержание летучих веществ, не более |
2 |
||
|
Содержание слюды для толщины |
0,25 мм. |
35 |
|
|
0,30÷0,35 мм. |
40 |
||
|
0,40 мм. |
45 |
||
|
0,50÷0,60 мм. |
50 |
||
|
Класс нагревостойкости |
t°С |
H (180°С) |
|
