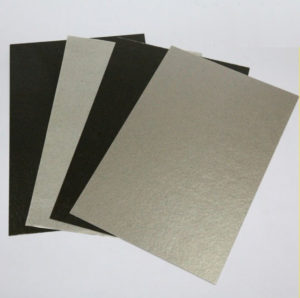

Коллекторные слюдопласты — прессованные материалы, состоящие из слюдопластовой бумаги и связующего на основе кремнийорганической смолы КИФК, эпокситрифенольной смолы КИФЭ-Н, эпоксидной смолы КИФЭ и армированных слоем стеклоткани КИФЭ-А.Используются для межламельной изоляции в коллекторах электрических машин. Класс нагревостойкости КИФЭ, КИФЭ-А — F (155°С) и КИФК, КИФЭ-Н -Н (180°С). Хорошо штампуются в условиях комнатной температуры.
Рекомендуются для замены коллекторного миканита на органических связующих, а также прокладочного миканита и слюдопласта.
Изготавливается по ТУ:
КИФК (ТУ 21-25-326-90),
КИФЭ (ТУ 16-89 И79.0183.002 ТУ),
КИФЭ-А (ТУ 16-89 И79.0183.001 ТУ),
КИФЭ-Н (ТУ 16-90 И02.0183.003 ТУ)
Основные технические характеристики КИФК, КИФЭ, КИФЭ-А, КИФЭ-Н
Наименование показателя | Метод испытания | Единица измер. | КИФЭ | КИФЭ-А | КИФК | КИФЭ-Н |
Суммарная усадка для cлюдопластов толщиной: 0,4 - 0,7 мм 0,8- 1,5 мм | ГОСТ 261 03 | % | 12,8 7,0 | - 7,0 | 7,0 7,0 | 7,0 7,0 |
Горячая усадка для слюдопластов, не более: толщиной 0,4 - 0,6 мм толщиной 0,7 - 1,5 мм | ГОСТ 261 03 | % | 2 1 | 1 1 | 1 1 | 1 1 |
Электрическая прочность,не менее | ГОСТ 261 03; ГОСТ 6433.3 | кВ/мм | 22 | 22 | 24 | 22 |
Массовая доля связующего, не более | ГОСТ 261 03; МЭК371.2 | % | 7,5 | 9 | 8 | 7 |
Расслаиваемость, не более | ГОСТ 261 03 | % | 1 | 1 | 1 | 1 |
Слюдопласт ЭЛМИКА 615-01 ТУ ОЯД 503.119-95
Элмика 615-01 представляет собой прессованный материал, состоящий из слюдинитовой бумаги, пропитанной и склеенной между собой кремнийорганическим связующим.
Применяется в качестве жестких изоляционных прокладок в высокотемпературных нагревательных элементах бытового назначения. Допускается контакт с пищевыми продуктами. Рассчитан на длительную эксплуатацию при температуре 500°С (кратковременно 800°С).
Слюдопласт ЭЛМИКА 625-01 ТУ ОЯД 503.119-95
Элмика 625-01 представляет собой прессованный материал, состоящий из слюдопластовой бумаги, пропитанной и склеенной между собой кремнийорганическим связующим.
Применяется в качестве жестких изоляционных прокладок в высокотемпературных нагревательных элементах бытового назначения. Допускается контакт с пищевыми продуктами. Рассчитан на длительную эксплуатацию при температуре 700°С (кратковременно 900°С).
Основные технические характеристики ЭЛМИКА 615-01, 625-01
Наименование показателя | Единица измерения | ЭЛМИКА 615-01 | ЭЛМИКА 625-01 |
Номинальная толщина | мм | 0,5-1,5 | 0,5-1,5 |
Содержание слюды, не менее | % | 90,0 | 90,0 |
Плотность, не более | г/см3 | 2,4 | 2,4 |
Электрическая прочность, не менее | кВ/мм | 20,0 | 20,0 |
Потери массы при прокаливании, не более | % | 2,0 | 2,0 |
Расслаиваемость | % | 0 | 0 |
