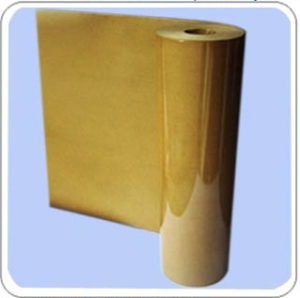

Синтофлекс – это особый вид композиционных материалов, состоящий из чередующихся между собой слоев полимерной пленки и волокнистого материала. Синтофлекс используют для электроизоляции обмотки различной аппаратуры, электрических машин. Чаще всего синтофлекс используют в низковольтной аппаратуре.Существует несколько марок синтофлекса. Разные марки этого композиционного материала различаются между собой строением, количеством слоев составляющих.
Синтофлекс 41 состоит из двух слоев так называемого электрокартона и полиэтилентерефтолатной пленки. Синтофлекс 41 используют для изоляции электрических машин, имеющих сравнительно малую мощность. Например, для изоляции крышки – клина и статоров.
Синтофлекс 141 имеет трехслойное строение: полиэтилентерефтолатная пленка, электрокартон, полиэтилентерефтолатная пленки.
Синтофлекс141 используется для электроизоляции тех же самых деталей, что и предыдущий материал, однако этот композиционный материал способен сохранять свои свойства при более высоких температурах, чем синтофлекс 41.
Синтофлекс 51 представляет собой двухслойную композицию, состоящую из полиэтилентерефталатной плёнки и полиэфирной бумаги. Он применяется для пазовой изоляции, крышки-клина низковольтных электрических машин в системе изоляции класса нагревостойкости B (130°С). Может также использоваться как межслойная изоляция в сухих трансформаторах. Ресурс работы 20000 часов.
Синтофлекс 515 представляет собой трёхслойную композицию, состоящую из полиэтилентерефталатной плёнки, оклеенной с двух сторон полиэфирной бумагой. Он применяется для пазовой изоляции, крышки-клина низковольтных электрических машин в системе изоляции класса нагревостойкости B(130°С). Может также использоваться как межслойная изоляция в сухих трансформаторах. Ресурс работы 20000 часов.
Синтофлекс 616 представляет собой трехслойную композицию, состоящую из полиэфирной пленки, оклеенной с двух сторон полиэфирно-арамидной бумагой. Он применяется для пазовой изоляции, крышки-клина низковольтных электрических машин в системе изоляции класса нагревостойкости B (130°С) и F(155°С). Пригоден для механизированной изолировки статоров. Ресурс работы 30 000 часов на класс В и 20000 часов на класс F.
Синтофлекс 818 представляет собой трехслойную композицию, состоящую из полиэфирной пленки, оклеенной с двух сторон арамидной бумагой. Он применяется для пазовой изоляции, крышки-клина низковольтных электрических машин в системе изоляции класса нагревостойкости F (155°С). Пригоден для механизированной изолировки статоров. Ресурс работы 45 000 часов.
Основные технические характеристики
Синтофлекс 41, 141
|
Наименование показателя |
Ед. изм. |
Синтофлекс 41 |
Синтофлекс 141 |
Метод испытания |
||||||
|
Номинальная толщина |
мм |
0,17 ±0,02 |
0,27 ±0,03 |
0,32 ±0,03 |
0,45 ±0,04 |
0,19 ±0,03 |
0,25 ±0,03 |
0,32 ±0,04 |
0,37 ±0,04 |
МЭК 626-2 |
|
Удельная разрушающая нагрузка при растяжении, не менее: - продольное направление - поперечное направление |
Н/см |
100 80 |
150 95 |
220 150 |
350 160 |
135 100 |
200 110 |
270 180 |
310 200 |
|
|
Относительное удлинение при разрыве, не менее: - продольное направление - поперечное направление |
% |
2 3 |
||||||||
|
Стойкость к надрыву, не менее |
Н |
150 |
200 |
300 |
300 |
100 |
100 |
200 |
300 |
|
|
Пробивное напряжение, не менее: - в исходном состоянии - после перегиба |
кВ |
8.0 6.0 |
8.0 7.0 |
11.0 9.0 |
8.5 7.5 |
10.0 8.0 |
10.0 8.0 |
12.0 10.0 |
14.0 11.0 |
|
|
Поверхностная плотность |
г/м^2 |
200 |
315 |
385 |
594 |
243 |
316 |
400 |
470 |
|
Синтофлекс 515, 515 П
|
Наименование показателя |
Ед. изм. |
Синофлекс 515 |
Синтофлекс 515 П |
Метод испытания |
||||||||||
|
Номинальная толщина |
мм |
0,23 ±0,02 |
0,25 ±0,02 |
0,30 ±0,03 |
0,32 ±0,03 |
0,37 ±0,03 |
0,47 ±0,04 |
0,23 ±0,02 |
0,25 ±0,02 |
0,30 ±0,03 |
0,32 ±0,03 |
0,37 ±0,03 |
0,47 ±0,04 |
МЭК 60626-2 |
|
Удельная разрушающая нагрузка при растяжении, не менее: - продольное направление - поперечное направление |
Н/см |
150 160 |
170 190 |
210 230 |
240 260 |
280 300 |
370 390 |
170 180 |
180 190 |
210 230 |
240 260 |
280 300 |
370 390 |
|
|
Относительное удлинение при разрыве, не менее: - продольное направление - поперечное направление |
% |
20 40 |
||||||||||||
|
Стойкость к надрыву, не менее |
Н |
300 |
350 |
500 |
720 |
900 |
1050 |
300 |
350 |
500 |
720 |
900 |
1050 |
|
|
Жесткость при сжатии кольца, не менее |
Н |
200 |
210 |
350 |
480 |
650 |
1200 |
200 |
210 |
350 |
480 |
650 |
1200 |
|
|
Пробивное напряжение, не менее: - в исходном состоянии - после перегиба |
кВ |
11 9 |
11 9 |
15 13 |
17 15 |
20 17 |
25 18 |
12 11 |
12 11 |
16 14 |
18 16 |
22 20 |
25 21 |
|
|
Поверхностная плотность |
г/м^2 |
228 |
273 |
343 |
366 |
488 |
588 |
254 |
289 |
359 |
380 |
464 |
604 |
|
Синтофлекс 616, 818
|
Наименование показателя |
Ед. изм. |
Синофлекс 616 |
Синтофлекс 818 |
Метод испытания |
||||||||||
|
Номинальная толщина |
мм |
0,23 ±0,02 |
0,25 ±0,02 |
0,30 ±0,03 |
0,32 ±0,03 |
0,37 ±0,03 |
0,47 ±0,04 |
0,23 ±0,02 |
0,25 ±0,02 |
0,30 ±0,03 |
0,32 ±0,03 |
0,37 ±0,03 |
0,47 ±0,04 |
МЭК 626-2 |
|
Удельная разрушающая нагрузка при растяжении, не менее: - продольное направление - поперечное направление |
Н/см |
170 180 |
180 190 |
210 230 |
240 260 |
300 320 |
380 400 |
190 120 |
220 150 |
250 170 |
270 200 |
330 300 |
400 350 |
|
|
Относительное удлинение при разрыве, не менее: - продольное направление - поперечное направление |
% |
15 20 |
||||||||||||
|
Стойкость к надрыву, не менее |
Н |
420 |
530 |
570 |
730 |
930 |
1150 |
420 |
530 |
570 |
730 |
930 |
1150 |
|
|
Жесткость при сжатии кольца, не менее |
Н |
170 |
300 |
450 |
600 |
850 |
1500 |
230 |
350 |
450 |
650 |
950 |
1500 |
|
|
Пробивное напряжение, не менее: - в исходном состоянии - после перегиба |
кВ |
12 11 |
12 11 |
16 14 |
18 16 |
22 20 |
25 21 |
12 11 |
12 11 |
16 14 |
18 16 |
22 20 |
25 21 |
|
|
Поверхностная плотность |
г/м^2 |
254 |
289 |
359 |
380 |
464 |
604 |
254 |
289 |
359 |
380 |
464 |
604 |
|
