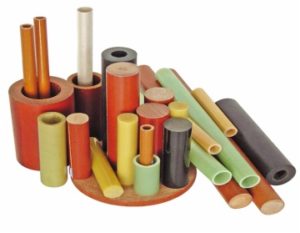

СТЕКЛОТЕКСТОЛИТОВЫЕ СТЕРЖНИ И ТРУБКИ

Стержень стеклотекстолитовый от ЭлектроПласт

Стержень стеклотекстолитовый.

Стержень стеклотекстолитовый – слоистый прессованный материал, состоящий из нескольких слоев стеклоткани, пропитанных эпоксифенольным связующим. Обладает высокой механической и электрической прочностью. Стеклотекстолит механически обрабатывают обтачиванием, фрезерованием (распиливанием) и сверлением без образования трещин, сколов и расслоений. Диаметр стержней от 10 до 250 мм, длина 1000 мм.

Область применения:

Стеклотекстолит стержневой применяется для изготовления деталей, работающих на воздухе в условиях нормальной относительной влажности окружающей среды (относительная влажность 45-75% при температуре 15-35°С) при напряжении свыше 1000 В и частоте тока 50 Гц, а также для работы в условиях повышенной влажности окружающей среды (относительная влажность 93% при температуре 40°С) при напряжении до 1000 В и частоте тока 50 Гц.

Технические характеристики стеклотекстолитового стержня:

ХАРАКТЕРИСТИКИ

ЕДИНИЦАСТАНДАРТНОЕ ЗНАЧЕНИЕ

1

Прочность на изгиб

МПа

≥ 340

2

Прочность на разрыв

МПа

≥196

3

Сопротивление изоляции параллельно слоям
Ω

≥1.0×1010

4

Сопротивление изоляции параллельно слоям при погружении в воду D-24/23
Ω

≥1.0×107

5Пробивное напряжение параллельно слоям (в масле 90±2)кВ

≥ 15

6

Плотность
г/cм3

1.70-1.90

Заказать просчет цены

Заказать

Трубки и цилиндры стеклоэпоксифенольные

Стержень стеклотекстолитовыйТрубка (ТСЭФ) и Цилиндр (ЦСЭФ) стеклоэпоксифенольные
Стержень стеклотекстолитовыйТСЭФ и ЦСЭФ ГОСТ 12496-88 - намотанный электроизоляционный материал на основе электроизоляционной ткани из стеклянных крученых комплексных нитей и эпоксидной смолы, отверждаемой фенолформальдегидной смолой резольного типа.
Стержень стеклотекстолитовыйТрубки ТСЭФ изготавливаются с внутренним диаметром от 10 до 100 мм, толщиной стенки от 2 до 20 мм, длиной до 1000 мм. Цилиндры ЦСЭФ изготавливаются с внутренним диаметром от 105 до 600 мм, толщиной стенки от 3 до 20 мм, длиной до 1000 мм.

Область применения:

Трубки и цилиндры стеклоэпоксифенольные используются как электроизоляционный материал в электрических машинах и аппаратах для работы на воздухе или в трансформаторном масле при температуре до 155°С.

Технические характеристики:

Наименование показателя

Единица измерения

ТСЭФ

ЦСЭФ

Разрушающее напряжение при статическом изгибе в условиях 15-35°С 45-75%, не менее

МПа

200

200

Разрушающее напряжение при сжатии вдоль оси в условиях 15-35°С 45-75%, не менее

МПа

100

-

Удельное объемное электрическое сопротивление в условиях 15-35°С 45-75%, не менее

Ом*м

5•1010

5•1010

Удельное объемное электрическое сопротивление в условиях после кондиционирования 24 ч (23°С) 93%, не менее

Ом*м

1•109

1•109

Сопротивление изоляции после кондиционирования в условиях 24 ч (23°С) дистиллированная вода, не менее

Ом

1•107

1•107

Длительно допустимая рабочая температура

°С

от -65 до 155

от -65 до 155

Плотность, не менее

кг/м3

1450

1500
